ATM 190LC Motor

Der ATM 190LC ist unser kleinster flüssigkeitsgekühlter Antrieb. Er überzeugt durch zuverlässige Performance – ideal für kraftvolle und langanhaltende Einsätze.

Durch das effiziente Wasserkühlsystem wird die Wärmeentwicklung reduziert, was die Leistung erhöht und längere Einsatzzeiten ermöglicht. Unser ATM 190LC-Motor bietet zuverlässige Leistung auch unter hoher Belastung..

MotortypAC-Permantemagnet Synchronmotor im
Axialfluss-Design
KühlungFlüssigkeitskühlung mit mind. 8 l/min;
Max. Vorlauftemperatur 60°C; Max. 1 Bar Druck
Technische Daten
Spannunsbereich48 – 144 VDC
320 – 700 VDC für Industrie- und Traktionsanwendungen
Bemessungsleistung / Spitzebis 27,5 KW / 40 kW Peak
Nenndrehzahlen3000 / 4500 / 6000 rpm (Andere auf Anfrage)
Maximaldrezahl7500 rpm
Nenndrehmoment / Spitzenmoment45 Nm @ 4500 rpm / 110 Nm Peak
IP-SchutzklasseIP 65 (Gehäuse) / IP 54 (bei Welle ohne Wellendichtricng)
WärmeklasseF (155°C)
Rotorlagegeber (Encoder)– 8 Bit Encoder mit sin/cos
– Incremental Encoder mit 2.046/4.096 cpr
– Resolver Tamagawa SmartSyn
Gewicht32,5 kg

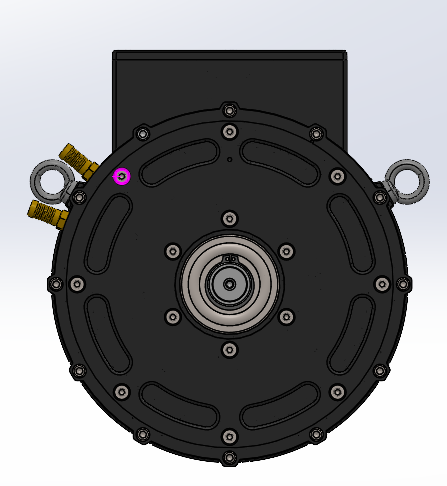

Abmessungen
BeschichtungSchwarz matt, Pulverbeschichtet

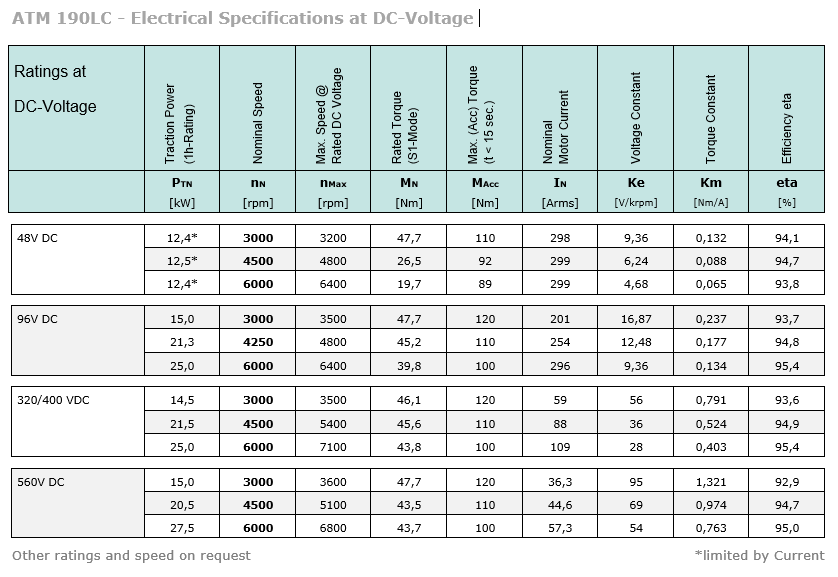

Leistungsdaten

Anwendungsschwerpunkte
  • Antrieb für Raupenfahrzeuge und landwirtschaftliche Fahrzeuge
  • Komunalfahrzeuge
  • Baufahrzeuge und Off-Road Anwendungen
  • Anwendungen im Bereich Feuerbekämpfung
  • Elektroleichtfahrzeuge
  • Lüfter- und Kompressoranwendungen
  • … und so manches mehr
