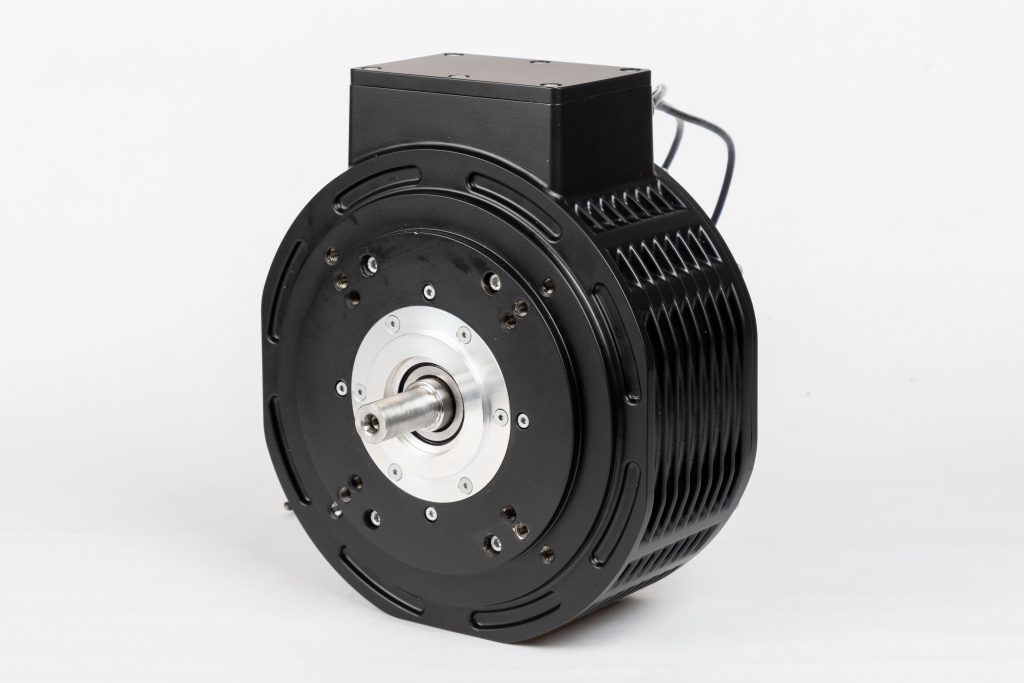

ATM 130FA Motor
ohne Bremsenanbau
Axialfluss-Traktion-Motor
Permament-Magnet-Synchronous-Motor (PMSM)
| Gewicht | 6,85 kg |
| Abmessungen (BxHxT) | 176x212x120mm |
| Farbe | Schwarz matt Pulverbeschichtet |

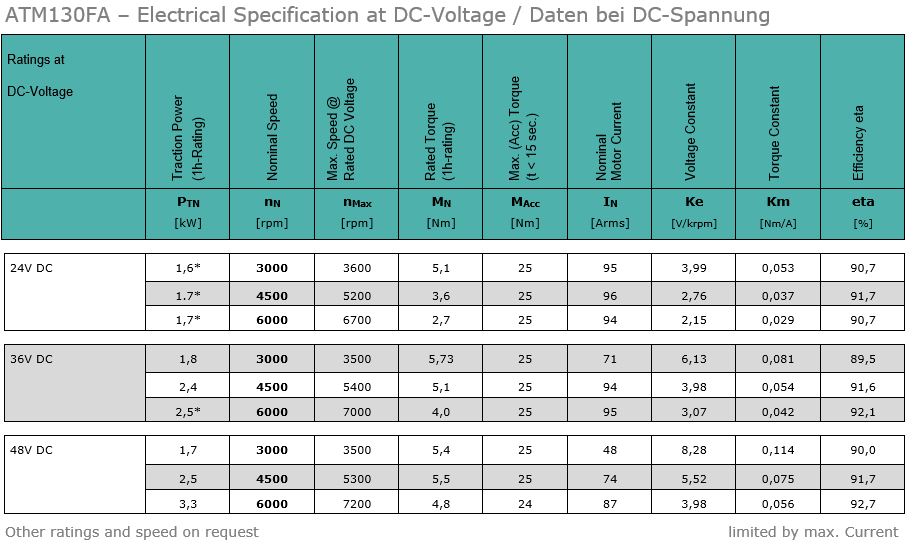

Technische Daten
| Technische Daten | |
|---|---|
| Spannungsbereich | 24VDC – 560VDC |
| Bemessungsleitung | 1,8kW – 3,0 kW |
| Nenndrehzahlen | 3000 / 4500 / 6000 rpm |
| Maximaldrehzahl | bis 7500 rpm |
| Nenndrehmoment | 5 Nm |
| Spitzenmoment | 25 Nm |
| IP-Schutzklasse | IP 65 (Schaft IP 54) |
| Wärmeklasse | F (155°C) |
| Rotorlagegeber (Encoder) | – 8 Bit Encoder mit sin/cos – Incr. Encoder (Optional) |

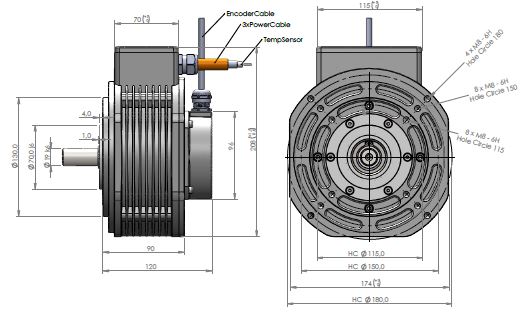

Technische Zeichnung
Standardmotor ohne Bremsenanbau
TOP
Bremsenanbau
- Haltebremse mit 7 Nm Typ: KNOTT-Vortex ERA Größe 0.5
- Arbeitsbremse mit 5 Nm Typ: KNOTT-Vortex ERA 0.5
Wellenausführungen
- Welle mit Passfedernut
- Glatte Welle
- Zahnwellen gemäß DIN 5480 (Passverzahnung mit Evoletflanken) –
OPTIONAL - Zahnwelle nach DIN 5481 (Passverzahnung mit Kerbflanken) –
OPTIONAL
Einsatzschwerpunkte
Battergespeiste Traktionsantriebe mit Anforderung an hohe Überlast bei beengetem Bauraum
wie zum Beispiel
- Flurförderfahrzeuge
- Roboteranwendung in der Landwirtschaft
- Pumpen und Lüfteranwendungen
- Kompressoren
- Baumaschinen und Reinigungsfahrteuge
- Raupenfahrzeuge
- …… und vieles mehr, wir lassen uns von Ihnen gerne überraschen
